Ice-2FA-Kiosk

Ein Raspberry Pi Zero 2W zeigt alle TOTP/2FA-Codes gleichzeitig auf einem HDMI-Monitor an (kein Auswählen mehr nötig, kein Handy zücken), zusätzlich zeigt ein aufgestecktes e-Paper-HAT klassische Betriebsdaten des Geräts an.

Zweitgerät neben dem Schwesterprojekt IceMatrix (dessen HUB75-LED-Panel “Matrix5” ursprünglich diese TOTP-Rolle hatte, aber nur 4 Accounts gleichzeitig zeigen konnte — Matrix5 wurde inzwischen zu einer Stromkosten-/Waschzeitpunkt- Anzeige umgewidmet, seit dieses Gerät hier die komplette 2FA-Rolle übernommen hat). Hardware: ein baugleicher Pi Zero 2W, der zuvor für das Bjorn-Projekt lief.

Status: Produktiv, mit den echten 48 Accounts im “Issuer: Konto”-Format, auf dem vorgesehenen DVI-Monitor.

Hardware

Teil Spezifikation
Controller Raspberry Pi Zero 2W (BCM2710, 512MB RAM), Raspberry Pi OS Lite (Debian trixie), Python 3.13
Anzeige 1 HDMI-Monitor über mini-HDMI-auf-DVI, volles Grid aller Accounts
Anzeige 2 Waveshare 2.13” e-Paper HAT, Platinen-Revision “Rev2.1”, Panel-Generation V4 (per Live-Test ermittelt — V2/V3-Treiber zeigten kein Bild)
Netzwerk eigenes WLAN, zusätzlich USB-Ethernet-Gadget (dwc2/g_ether) für direkten Konsolenzugriff

Die SD-Karte des alten Bjorn-Betriebs war ext4-beschädigt (korrupte Extent-Bäume, e2fsck brach ab) und wurde komplett neu geflasht statt repariert — die alte Bjorn-Installation war ohnehin nicht mehr relevant.

Anzeige

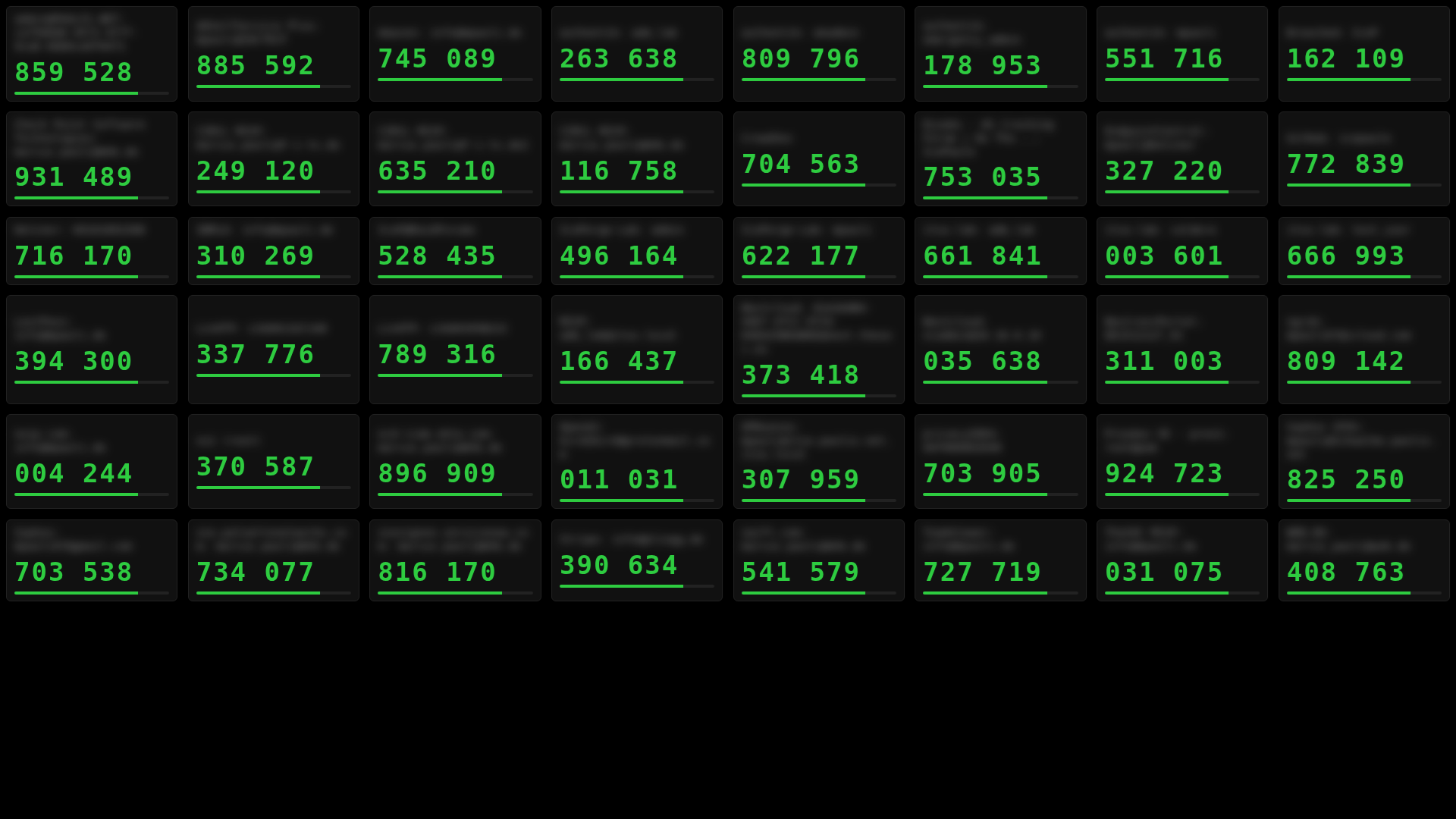

Kiosk-Grid mit allen TOTP-Codes, Account-Namen unkenntlich gemacht

Account-Namen sind für diesen Screenshot per CSS-Blur unkenntlich gemacht. Die Codes selbst bleiben sichtbar — unproblematisch, da TOTP-Codes alle 30 Sekunden ablaufen.

Grün = mehr als 5 Sekunden Restzeit, Rot = Code läuft gleich ab (Countdown-Balken darunter). Account-Name (Überschrift) bricht bei Bedarf mehrzeilig um statt mit Ellipsis abgeschnitten zu werden — bei “Issuer: Konto”-Namen teils deutlich länger als der reine Issuer-Name. Farbe hell (#eee) statt mittelgrau, da der tatsächlich vorgesehene DVI-Monitor schlechteren Kontrast hat als der ursprüngliche Test-Monitor.

Architektur

flowchart LR
    subgraph Pi["Raspberry Pi Zero 2W"]
        SECRETS["secrets_matrix5.py<br/>(TOTP-Secrets, nie committen)"]
        SRV["Flask-Backend (server.py)<br/>bindet nur 127.0.0.1"]
        WEB["CSS-Grid-Frontend<br/>Poll alle 1s"]
        CAGE["cage (Wayland-Kiosk)<br/>+ Chromium --kiosk"]
        EPD["e-Paper-Skript<br/>Waveshare 2.13&quot; V4"]
    end
    SECRETS --> SRV
    SRV -->|"/api/codes (JSON)"| WEB
    WEB --> CAGE
    CAGE -->|HDMI| MON["Monitor"]
    EPD -->|SPI| HAT["e-Paper HAT"]

Das Flask-Backend berechnet die TOTP-Codes serverseitig und bindet ausschließlich an 127.0.0.1 — die Codes verlassen den Pi nie über das Netzwerk, nur der lokale Kiosk-Browser liest sie über localhost. Kein MQTT/Home-Assistant-Bezug (anders als Matrix5) — der Monitor zeigt bewusst alle Accounts gleichzeitig, keine Auswahl nötig.

Kiosk-Autostart ohne Desktop-Umgebung

flowchart TD
    BOOT["Boot: multi-user.target"] --> SVC["systemd: kiosk2fa-browser.service"]
    SVC -->|"TTYPath=/dev/tty1<br/>PAMName=login"| CAGE["cage (Wayland-Compositor)"]
    CAGE --> CHROMIUM["Chromium --kiosk --disable-gpu"]
    CHROMIUM --> DISPLAY["Vollbild-Anzeige, kein Screensaver"]

cage ist ein minimaler Wayland-Kiosk-Compositor ohne Desktop-Umgebung, X11 oder Display-Manager. Er startet als systemd-Service direkt auf der Konsole (TTYPath=/dev/tty1 + PAMName=login) und hat keinerlei Idle-/DPMS-Logik eingebaut — dadurch automatisch “kein Screensaver, keine Dunkelschaltung” ganz ohne zusätzliche Konfiguration.

  • GPU-Rendering deaktiviert (--disable-gpu): Chromiums GPU-Rasterization über den VC4/V3D-Treiber unter Wayland/Ozone lieferte nur einen weißen Bildschirm (Renderer-Prozess lief, aber kein Bildinhalt — per Screenshot direkt vom Compositor-Speicher verifiziert, nicht nur vom HDMI-Signal). Die Seite ist reines CSS/Text ohne WebGL/Video, Software- Rendering ist völlig ausreichend.
  • Chromium-Übersetzungs-Bubble ließ sich durch --disable-translate / --disable-features=Translate nicht unterdrücken (neuere Chromium-Version ignoriert das teilweise) — erst die Enterprise-Policy /etc/chromium/policies/managed/kiosk2fa.json ({"TranslateEnabled": false}) hat zuverlässig gewirkt.
  • Mauszeiger sichtbar, obwohl kein Zeigegerät angeschlossen ist (offen): cursor: none in der Seiten-CSS bewirkt nichts, weil der Zeiger nicht von Chromium/der Seite gerendert wird, sondern von cage/wlroots selbst als Compositor-Cursor — die HDMI-CEC- Fernbedienungs-Eingabe des Pi (vc4-hdmi) meldet Zeigefähigkeiten (REL-Capability) und lässt wlroots deshalb einen Seat-Cursor zeichnen. Versuch, das per udev-Regel (LIBINPUT_IGNORE_DEVICE=1 für vc4-hdmi) zu unterbinden, hat cage zuverlässig zum Hängenbleiben gebracht (reagierte nicht mehr auf SIGTERM, Chromium startete gar nicht mehr, auch nach sauberem Neustart) — Regel wieder entfernt. Nächster möglicher Ansatz: hdmi_ignore_cec/hdmi_ignore_cec_init in config.txt statt einer live nachgezogenen libinput-Regel (noch nicht getestet).

e-Paper-Betriebsdaten

e-Paper zeigt Hostname, IP, CPU-Temp, Load, RAM, Disk, Uptime

Waveshare 2.13” e-Paper HAT, Full-Refresh alle 60 Sekunden. Zeigt Hostname, alle IPs, CPU-Temperatur, Load-Average, RAM-/Disk-Belegung und Uptime.

Treiber-Fallstrick: Die Aufschrift “Rev2.1” auf der HAT-Platine bezeichnet laut Waveshare nur die Trägerplatine (3.3V/5V-Pegelwandler-Revision), nicht die Panel-Generation (V1-V4) — beide Angaben sind unabhängig voneinander. epd2in13_V2 (naheliegend wegen Kaufzeitraum) zeigte kein Bild (Panel blieb beim alten Bjorn-Inhalt stehen, obwohl der Service fehlerfrei lief), erst epd2in13_V4 funktionierte — verifiziert per Testbild direkt über SSH, ohne die Karte nochmal ausbauen zu müssen.

Herausforderungen beim Bau (Pi Zero 2W, 512MB RAM)

  • WLAN nach Erstflash dreifach blockiert: Der Kernel-Parameter für den Regulatory-Domain- Code (Länder-Einstellung) allein reicht nicht — zusätzlich mussten ein rfkill-Softblock (/var/lib/systemd/rfkill/*:wlan) und NetworkManagers eigener WirelessEnabled-Zustand (/var/lib/NetworkManager/NetworkManager.state) manuell freigegeben werden. Normalerweise erledigt das ein interaktiver Ersteinrichtungsdialog automatisch mit, der bei einem headless vorbereiteten Image aber nie läuft.
  • /etc/resolv.conf zeigte auf x.x.x.x (Image-Platzhalter, extern — vom IoT-Netz geblockt) und wurde nie überschrieben, weil nie eine Verbindung zustande kam (Henne-Ei mit dem WLAN-Block). Nach dem WLAN-Fix regeneriert NetworkManager die Datei korrekt.
  • systemd-timesyncd hing fest trotz erreichbarem NTP-Server — ein einmaliges systemctl restart systemd-timesyncd nach Herstellen der WLAN-Verbindung hat genügt.
  • apt-get install chromium lief ohne zusätzliches Swap in “Swapping Hell” fest — ein bekanntes, gut dokumentiertes Community-Problem auf 512MB-RAM-Geräten. Fix: vor der Paketinstallation ein echtes 3GB-Swapfile anlegen (zusätzlich zum Standard-zram-Swap), bleibt dauerhaft aktiv für den laufenden Chromium-Betrieb.
  • Chromium-Wrapper zeigt bei <1GB RAM einen Bestätigungsdialog (“Launch anyway”), der ohne Maus/Tastatur am Kiosk nie wegklickbar wäre — --no-memcheck-Flag nötig.

Account-Provisionierung (Secrets)

secrets_matrix5.py (identisches ACCOUNTS-Dict-Format wie beim IceMatrix-Schwesterprojekt) wird vom Matrix5-Pi auf dieses Gerät kopiert (über einen kurzlebigen Zwischenstopp, danach sofort shred), beide Geräte zeigen danach dieselben Accounts an.

“Issuer: Konto”-Format: Ursprünglich zeigten Accounts nur den Dienstnamen mit Nummern-Suffix bei Kollisionen (z.B. authentik2/authentik3). Google-Authenticator-Export erneut gemacht (6 QR-Seiten), Bilder sicher übertragen (nie per Mail — Mail-Archive behalten sonst dauerhaft Kopien), QR-Codes gelesen, alte Einträge durch die neuen “Issuer: Konto”-Namen ersetzt. Ergebnis: 48 eindeutig benannte Accounts.

Sicherheitshinweise

  • Flask-Backend bindet nur an 127.0.0.1 — TOTP-Codes sind nie übers Netzwerk erreichbar.
  • secrets_matrix5.py niemals committen (.gitignore global auf den Dateinamen gesetzt) — liegt nur lokal auf dem Gerät.
  • Physische Sichtbarkeit: Wer auf den Monitor schauen kann, sieht ALLE aktuellen 2FA-Codes gleichzeitig — Gerät entsprechend platzieren (bewusster Kompromiss für die bequeme Komplettübersicht).

Offene Punkte

  • SD-Karte neu geflasht (alte Bjorn-Installation ext4-beschädigt)
  • WLAN/NTP/Swap-Fallstricke gelöst, Kiosk + e-Paper beide verifiziert produktiv
  • Echte Accounts im “Issuer: Konto”-Format, 48 Accounts
  • Vorgesehener DVI-Monitor angeschlossen, Account-Namen aufgehellt für besseren Kontrast
  • Mauszeiger dauerhaft ausblenden, ohne cage zum Hängen zu bringen (siehe oben) — nächster Ansatz: hdmi_ignore_cec/hdmi_ignore_cec_init in config.txt

Dateien

Ice-2FA-Kiosk/
├── README.md
├── images/                            # Screenshots (geblurrt) + e-Paper-Sample
└── config/
    ├── server.py                      # Flask-Backend (TOTP-Berechnung, /api/codes)
    ├── epaper_stats.py                # e-Paper-Betriebsdaten-Skript
    ├── firstboot-provision.sh         # Erstboot: Pakete, Swapfile, kiosk-User, Services
    ├── secrets_matrix5.py.example     # Vorlage, echte secrets_matrix5.py nie committen
    ├── static/index.html              # Kiosk-Frontend (CSS-Grid)
    ├── waveshare_epd/                 # Vendored Waveshare e-Paper-Treiber (epd2in13_V4)
    └── systemd/                       # kiosk2fa-server/-browser/-firstboot, epaper-stats

Auf dem Pi liegt alles flach unter /home/mpauli/kiosk2fa/ (bzw. die systemd-Units in /etc/systemd/system/), nicht in der hier gezeigten Repo-Ordnerstruktur.
