IceBirdwatch
IceBirdwatch
Lokale, KI-gestützte Vogelerkennung für ein Solar-Vogelbad mit Kamera — ohne Cloud-Abo, komplett auf eigener Infrastruktur.
Ausgangslage

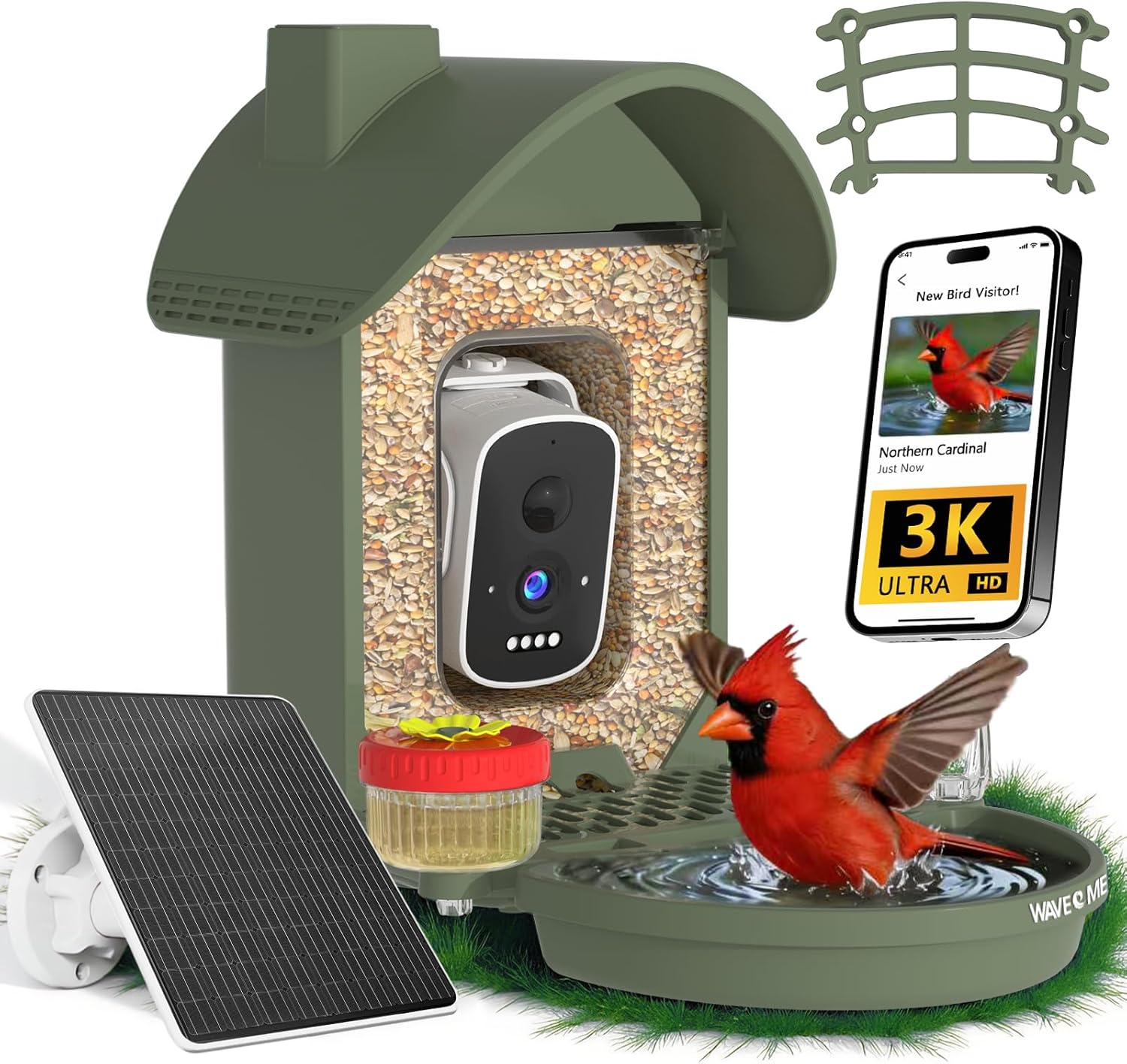

Das Gerät (WAVEEME Vogelhaus mit Kamera, 3K, Solar, KI-Vogelerkennung & Vogeltränke, ca. 67€) bringt eine herstellereigene App samt Cloud-KI mit — die Vogelerkennung ist dort nur 1 Monat kostenlos, danach vermutlich abopflichtig. Ziel dieses Projekts: die Artbestimmung stattdessen über eine selbst gehostete Ollama-Vision-KI laufen zu lassen und die Ergebnisse in Home Assistant anzuzeigen — ganz ohne Abo und ohne dass Bilder das Heimnetz verlassen.
Architektur
flowchart LR
subgraph Garten
CAM["WAVEEME Kamera<br/>(Xiongmai/DVRIP bestaetigt)<br/>DVRIP :34567"]
end
subgraph "prox2 — CT203 frigate01"
CROP["go2rtc exec-Stream<br/>Privacy-Crop<br/>(Nachbarhaus raus)"]
FRIGATE["Frigate NVR<br/>Bewegungs-/Objekt-<br/>erkennung (bird)"]
end
subgraph "ki02 (10.10.0.210)"
N8N["n8n Workflow<br/>MQTT-Trigger"]
OLLAMA["Ollama<br/>qwen2.5vl:7b<br/>Artbestimmung"]
JSONFILE[("vogelbad_historie.json<br/>(im n8n-Datenverzeichnis)")]
end
subgraph "NUC-HA (10.10.0.100)"
MQTT{{"Mosquitto<br/>MQTT-Broker"}}
RELAY["TCP-Relay<br/>(socat, VLAN12-Ausnahme)"]
HA["Home Assistant"]
DASH["Dashboard 'Vogelbad'<br/>+ Kiosk-Banner"]
end
CAM -- DVRIP-Stream --> RELAY
RELAY -- weitergeleitet --> CROP
CROP -- "zugeschnittener Stream" --> FRIGATE
FRIGATE -- "MQTT: frigate/reviews<br/>(objects=[bird], Ende)" --> MQTT
MQTT -- Event --> N8N
N8N -- "Snapshot holen<br/>(Frigate API)" --> FRIGATE
N8N -- "Bild + Prompt" --> OLLAMA
OLLAMA -- "JSON: Art, lateinischer<br/>Name, Konfidenz" --> N8N
N8N -- anhaengen --> JSONFILE
N8N -- "MQTT: home/vogelbad/erkennung" --> MQTT
MQTT --> HA
HA --> DASH
N8N -. "Webhook /vogelbad-historie<br/>(REST-Sensor, Polling)" .-> HA
Warum n8n als Zwischenschicht statt direkt Frigate → Ollama? Damit sich der Ollama-Prompt (Sprache, gewünschtes Antwortformat, zusätzliche Hinweise wie Region/Jahreszeit) jederzeit ohne Code-Änderung in der n8n-UI anpassen lässt.
Komponenten
| Komponente | Host | Zweck |
|---|---|---|
| TCP-Relay (socat) | NUC-HA (systemd-Service) | Leitet die IoT-VLAN-isolierte Kamera an CT203 weiter, das selbst keinen VLAN-Zugriff hat |
| Frigate | prox2 / CT203 (frigate01) | Nimmt DVRIP-Stream (über Relay), erkennt Bewegung + Objektklasse “bird”, erzeugt Snapshots |
| n8n | ki02 (10.10.0.210:5678) | Orchestriert Erkennung → Ollama → Speicherung → MQTT |
| Ollama (qwen2.5vl:7b) | ki02 (10.10.0.210:11434) | Vision-KI für Artbestimmung (Umgangssprachlich + lateinisch) |
| Mosquitto | NUC-HA (10.10.0.100:1883) | MQTT-Broker (Home-Assistant-Addon) |
| Home Assistant | NUC-HA | Dashboard, Kiosk-Benachrichtigung, Sensor-Historie |
Status
- Frigate-Container läuft, Kamera per DVRIP über TCP-Relay eingebunden
- n8n-Workflows importiert + aktiviert, End-to-End getestet (Ollama antwortet korrekt)
- Home Assistant neu geladen — Dashboard + Kiosk-Banner aktiv
- Kamera draußen am Vogelbad montiert
- Privacy-Crop aktiv (Nachbarhaus rechts ausgeblendet, siehe docs/setup.md)
- Erste echte Vogel-Erkennung abgewartet
Dokumentation
| Dokument | Inhalt |
|---|---|
| docs/hardware.md | Kamera-Hintergrund, Xiongmai-Diagnose, Produktbilder |
| docs/setup.md | Komplette Schritt-für-Schritt-Anleitung (Kamera → Frigate → n8n → HA), Privacy-Crop |
| docs/ki-erkennung.md | Die lokale KI-Erkennung im Detail: n8n-Workflow node-für-node, Ollama-Prompt |
| docs/homeassistant.md | Home-Assistant-Dashboard, Kiosk-Banner, Entities — mit Screenshots |

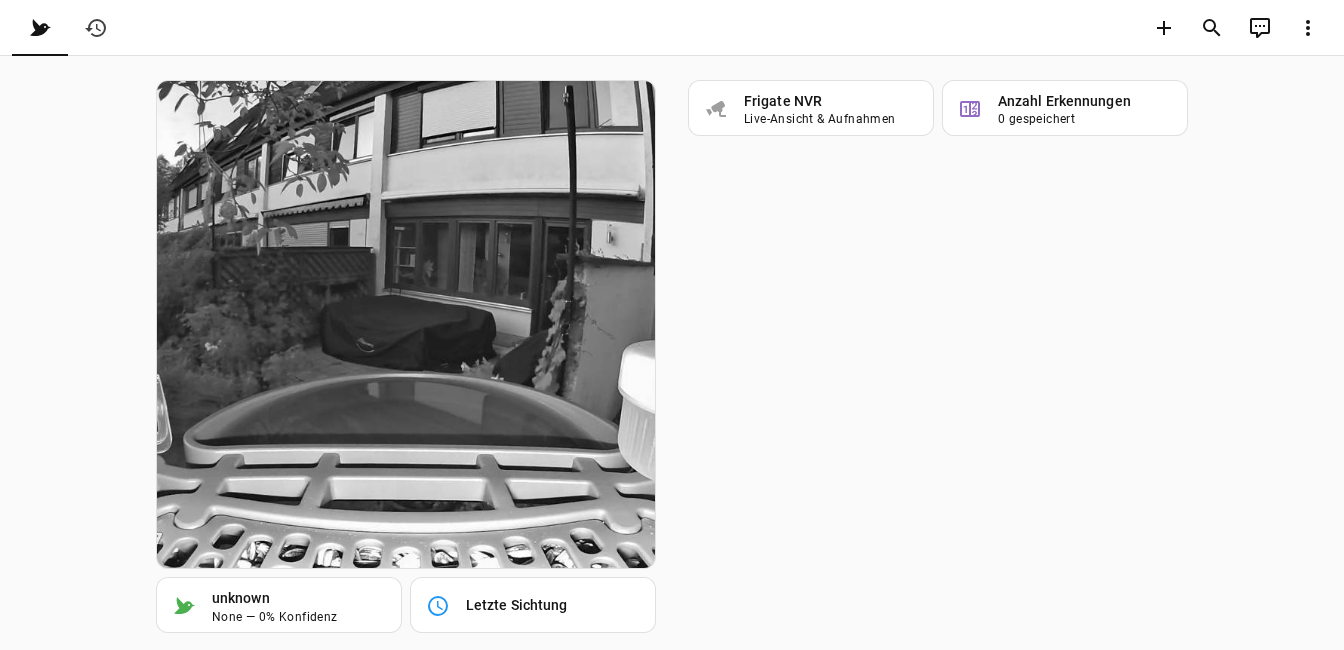

Home Assistant Dashboard
Live-Bild (bereits privacy-gecroppt), aktuelle Art, Konfidenz, Historie — Details und weitere Screenshots in docs/homeassistant.md.
Keine sensiblen Daten in diesem Repo
Alle Beispiel-Configs verwenden Platzhalter (TODO-KAMERA-IP, REPLACE_MIT_..._CREDENTIAL_ID) bzw. referenzieren Home-Assistant-!secret- Einträge. Echte Zugangsdaten, IPs und Passwörter liegen ausschließlich in den privaten secrets.yaml/Credential-Stores der jeweiligen Systeme, nicht hier.
