Solar-/akkubetriebener ESP32-CAM am Briefkasten, der stündlich zwischen 08:00 und 22:00 Uhr ein Foto macht und per Bildvergleich gegen ein Referenzbild (“leerer Briefkasten”) erkennt, ob Post eingeworfen wurde. Ergebnis geht per MQTT/Home-Assistant-Discovery in HA, inkl. Dauer-Meldung auf dem Kiosk-Dashboard solange Post im Kasten liegt.

Kein Motion-getriggertes System (Briefkasten hat keinen Deckelsensor) — es wird bewusst ein fester stündlicher Takt genutzt, damit die Kamera die meiste Zeit komplett stromlos bleiben kann.

Warum kein reiner ESP32-Deep-Sleep

Recherche vor dem Bau (siehe unten) hat zwei Showstopper für “ESP32-CAM Deep-Sleep + Solar/18650” ergeben:

  1. Das AI-Thinker-Board zieht im Deep Sleep typischerweise mehrere mA statt der µA-Werte eines nackten ESP32-Chips (Onboard-LDO, Kamera-Power-Domain).
  2. Günstige 18650-“Battery-Shields” (Powerbank-Stil mit Boost-Wandler) schalten bei zu niedrigem Ruhestrom oft automatisch ab, weil sie das als “Gerät abgezogen” werten — das würde den Wake-Zyklus komplett killen.

Ein bekanntes Referenzprojekt mit exakt diesem Ansatz (Pi Zero + Kamera + Deep Sleep + Bildvergleich) ist nach ca. 2 Wochen am leeren Akku gescheitert und wurde auf reine Reed-Sensoren umgestellt.

Lösung hier: externes Hardware-Power-Gating. Ein DS3231-RTC-Modul (eigene Knopfzelle, µA-Bereich) schaltet per P-Kanal-MOSFET die komplette Stromversorgung zum ESP32-CAM hart ab. Der ESP bootet stündlich komplett neu und ist danach komplett stromlos — kein Deep-Sleep-Leck, kein Powerbank-Autoshutoff-Risiko. Die RTC übernimmt auch das 08–22-Uhr-Zeitfenster.

Architektur

sequenceDiagram
    participant RTC as DS3231 RTC (eigene Knopfzelle)
    participant MOS as P-MOSFET Power-Gate
    participant CAM as ESP32-CAM
    participant NR as Node-RED (NUC-HA)
    participant HA as Home Assistant / Kiosk

    RTC->>MOS: Alarm2 (stündlich, jede volle Stunde) -> INT low
    MOS->>CAM: Strom an (18650 + Solar via Battery-Shield)
    CAM->>CAM: Boot, DS3231-Uhrzeit lesen
    alt Stunde < 8 oder >= 22
        CAM->>RTC: Alarm sofort löschen (kein Foto)
        RTC->>MOS: INT high -> Gate zu -> stromlos
    else innerhalb 08-22 Uhr
        CAM->>CAM: Blitz-LED an, Foto (JPEG), Blitz aus
        CAM->>CAM: WLAN Bad!IoT verbinden
        CAM->>NR: HTTP POST JPEG + Batteriespannung + RSSI
        NR->>NR: Bild-Diff gegen Referenzbild "leer"
        NR->>HA: MQTT Discovery: binary_sensor.briefkasten_post
        HA->>HA: Kiosk-Banner sichtbar solange Sensor=ON
        CAM->>RTC: Alarm löschen
        RTC->>MOS: INT high -> Gate zu -> stromlos
    end

Komponenten

  • Firmware (firmware/): PlatformIO/Arduino, läuft auf ESP32-CAM (AI-Thinker). Jeder Boot ist ein kompletter Zyklus (Foto → Upload → RTC-Alarm löschen), kein loop(), keine Dauerverbindung.
  • Node-RED (docs/nodered-flow.md): läuft auf NUC-HA, macht den eigentlichen Bildvergleich und die MQTT/HA-Discovery-Anbindung.
  • Home Assistant (docs/homeassistant.md): Dashboard-Card + Kiosk-Banner, gekoppelt an binary_sensor.briefkasten_post.

Netzwerk

  • WLAN: Bad!IoT (VLAN 12), wie alle anderen Bad!IoT-Geräte
  • MQTT: 10.10.12.100:1883
  • Zugangsdaten liegen NICHT im Repo (siehe firmware/include/secrets.h.example)

Recherche / Vorarbeiten

  • vdBrink Smart Mailbox — exakt dieser Ansatz (Kamera + Deep Sleep + Bildvergleich) scheiterte nach ~2 Wochen an leerem Akku, Umstieg auf Zigbee-Reed-Sensoren. Grund für die Power-Gating-Entscheidung hier.
  • HA-Community: ESPHome Camera Image Comparison — Bildvergleich läuft nicht in ESPHome selbst, sondern Backend-seitig (hier: Node-RED).
  • ESP32 Power Consumption & Sleep Modes — Hintergrund zum mA- statt µA-Verbrauch von ESP32-CAM-Boards im Deep Sleep.
  • Frühere, andersartige Vorarbeit: esp32cam-dataset-firmware (manueller AP-Datensatz-Collector für ein ML-Modell) — bewusst NICHT weiterverwendet, eigenständiges neues Repo stattdessen.

Status

🚧 DS3231/MOSFET-Teile noch nicht bestellt, daher noch kein Power-Gating-Aufbau. Der Testbetrieb (esp32cam_test) läuft seit 23.08.2026 komplett end-to-end, inkl. Node-RED-Flow (live deployt) und Diff-Ergebnis-Rückgabe an die Test-GUI.

Kalibrier-Fund: AEC/AGC-Einschwingzeit verursacht False-Positives

Zwei Fotos derselben unveränderten Szene zeigten anfangs einen Diff-Score von ~31 (bei Schwellwert 18 → fälschlich “Post da”), obwohl visuell identisch. Ursache: die Auto-Belichtung/-Verstärkung/-Weißabgleich des OV2640 braucht ein paar Frames nach Kamera-Init, um sich einzupendeln — das allererste Frame ist oft leicht anders belichtet als ein Frame kurz danach, rein durch die Sensor-Elektronik, nicht durch echte Bildänderung. Fix: 6 Frames nach Init verwerfen, bevor das tatsächlich verwendete Bild geholt wird (firmware/src/main.cpp, captureAndUpload()) — senkt den Grundrauschen-Diff bei unveränderter Szene auf ~4-6 (bei realistischem Aufnahmeabstand, nicht Rapid-Fire-Tests — schnelles Hintereinander-Fotografieren erhitzt den Sensor minimal und verschiebt die Belichtung zusätzlich, das passiert im echten 5min/1h-Takt mit Stromabschaltung dazwischen nicht).

Wichtiger Fund beim ersten Testaufbau: Stromversorgung des Programmers

Zwei verschiedene ESP32-CAM-Boards zeigten denselben sofortigen Boot-Loop (Absturz noch im ROM-Bootloader, bevor überhaupt Firmware-Code läuft) am selben CH340-USB-Programmer. Ursache: der kleine Onboard-3,3V-Regler solcher Billig-Programmer ist oft zu schwach für den vollen Boot inkl. WLAN. Mit separater 5V-Stromversorgung (nur noch TX/RX/GND vom Programmer) bootet es sauber. Für den späteren Power-Gated-Aufbau ist das ohnehin irrelevant (eigene Versorgung über Battery-Shield), aber beim Testen mit einem USB-Programmer unbedingt beachten.

Testbetrieb-Firmware (esp32cam_test)

Läuft dauerhaft an USB- oder externer Stromversorgung, kein Power-Gating nötig (siehe firmware/platformio.ini):

  • WLAN bleibt verbunden, Uhrzeit kommt per NTP statt DS3231
  • speichert /master.jpg (Referenz) und /current.jpg (letzte Aufnahme) auf der SD-Karte des ESP32-CAM
  • Web-Dashboard (Nerd-Style, dunkel/monospace) auf Port 80:
    • Live-Status (per JS alle 2s aktualisiert, kein Reload): WLAN/RSSI, IP, MQTT-Erreichbarkeit, SD-Status, Heap, Uptime, Batteriespannung, letzte Aufnahme
    • Fortschrittsbalken während ein Upload/Vergleich läuft
    • Ergebnis-Banner “📬 Briefkasten Gefüllt” / “📭 Briefkasten Leer” inkl. Diff-Score, kommt direkt aus der JSON-Antwort von Node-RED zurück (kein eigener Diff auf dem ESP32)
    • Diff-Schwellwert per Eingabefeld änderbar (wird bei jedem Upload als &threshold= mitgeschickt, siehe docs/nodered-flow.md)
    • Bilder (Master/Aktuell) halbiert dargestellt
    • /status (JSON), /log (Ringpuffer der letzten Log-Zeilen), /console (einfache Fernwartungskonsole: status, log, capture, setmaster, interval <ms>, threshold <wert>, mqtt, sdlist, reboot) — gedacht dafür, das Gerät auch ohne physischen/seriellen Zugriff per WLAN zu inspizieren, z.B. curl "http://<ip>/cmd?cmd=status"
  • “Aktuelles Bild als neues Master setzen”-Button setzt lokal auf der SD UND synchronisiert die Node-RED-Diff-Referenz (&setmaster=1)
  • Firmware nutzt auf der SD-Karte ausschließlich /master.jpg+/current.jpg - vorhandener Karteninhalt ist sonst irrelevant, bei Bedarf vorher am PC formatieren

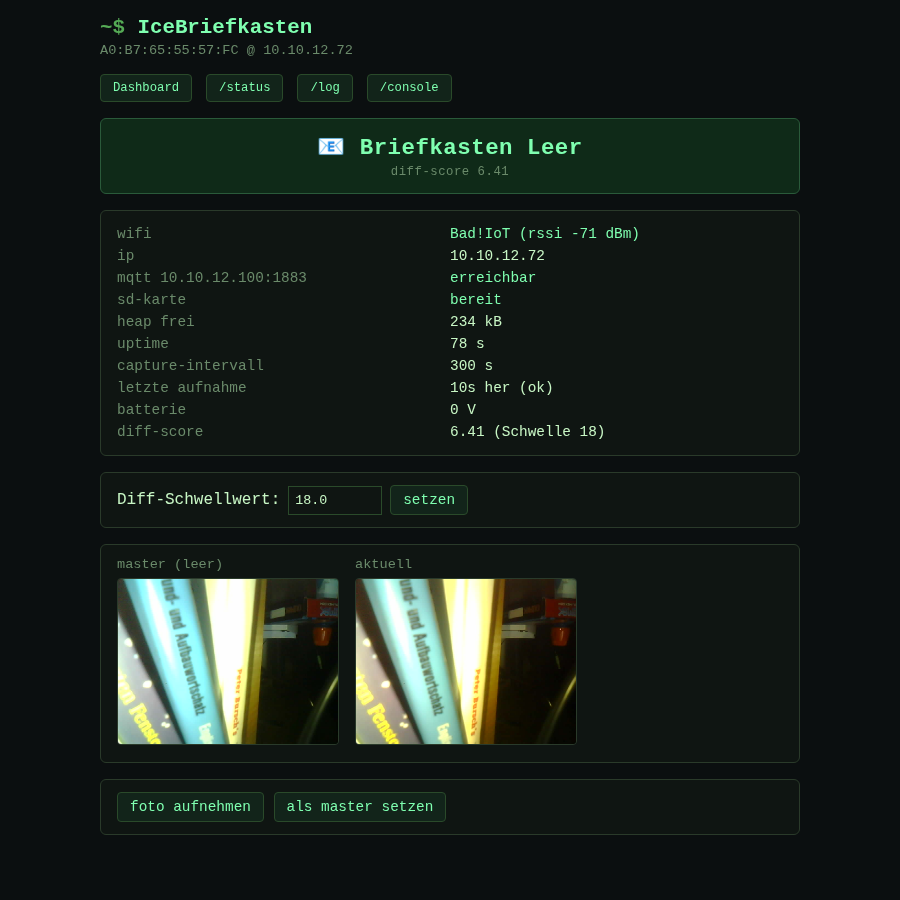

Dashboard (live vom Testgerät, 23.08.2026 — korrekt erkannter “Leer”-Zustand nach dem AEC/AGC-Fix oben, diff-score 6.41 bei Schwelle 18):

Dashboard

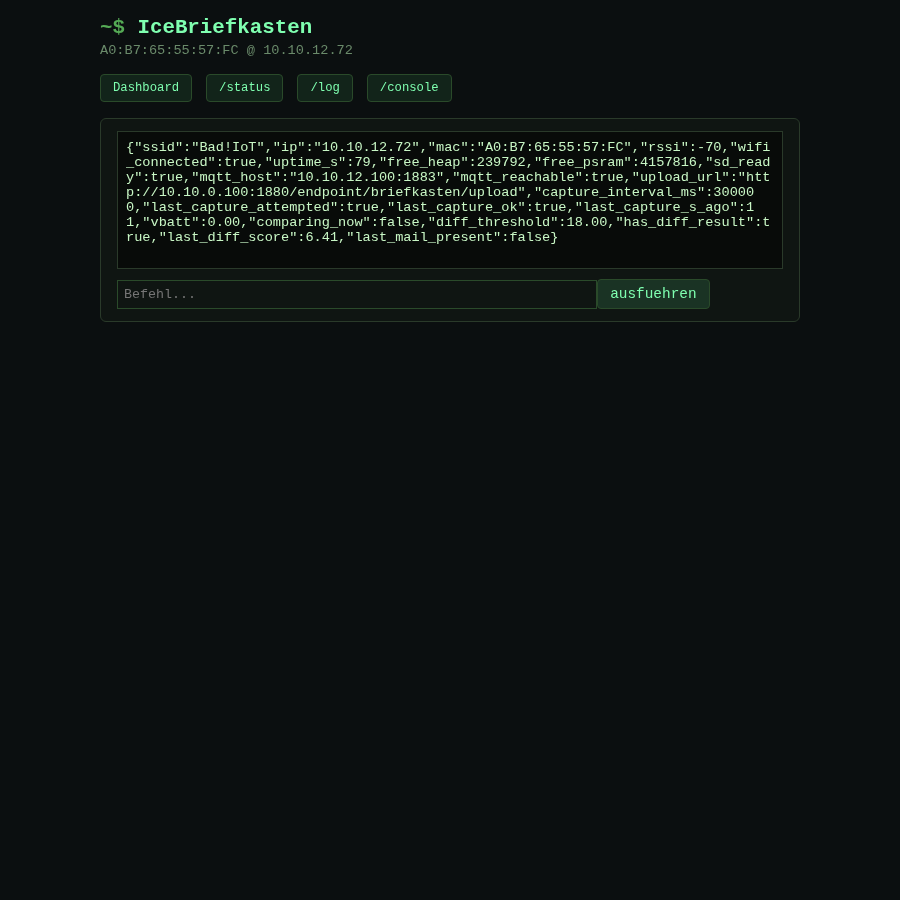

Fernwartungskonsole (/console, Befehl status):

Konsole

Flashen: pio run -e esp32cam_test -t upload (oder Environment esp32cam für den späteren Power-Gated-Betrieb). Die IP erscheint im seriellen Monitor nach dem Boot, oder in UniFi unter dem Hostnamen esp32-<MAC-Suffix>.

Node-RED-Backend

Live deployt (NUC-HA, Home-Assistant-Add-on-Container) — kompletter Aufbau inkl. sharp-Installation und functionGlobalContext-Anpassung dokumentiert in docs/nodered-flow.md, die Flow-Erzeugung selbst liegt als nachvollziehbares Python-Skript in nodered/build_flow.py + nodered/patch_flow_response.py statt als Klick-Anleitung.
