IceDeck
IceDeck
Ein Elgato Stream Deck steuert die Zeiterfassung in einer selbst gehosteten Solidtime-Instanz — ohne dass ein PC läuft.
Das Deck hängt an einem Raspberry Pi Zero 2 W statt am Windows-Rechner. Ein Tastendruck startet, stoppt oder wechselt die Zeiterfassung. Auf den Tasten steht, woran heute wie lange gearbeitet wurde. Der Rechner darf aus bleiben.

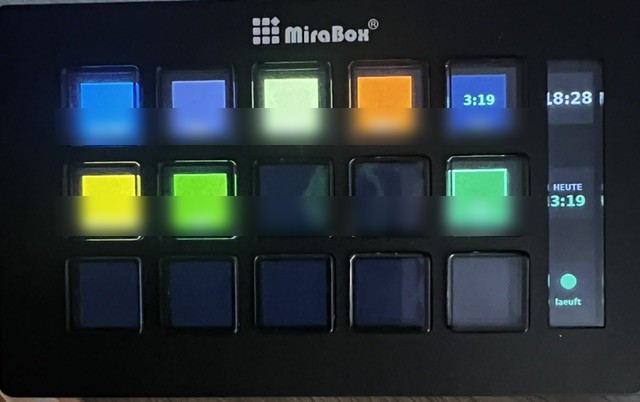

IceDeck im Betrieb. Grün umrandet und mit mitlaufender Zeit: das gerade gebuchte Projekt. Blau oben rechts die Tagessumme. Rechts der Seitenstreifen mit Uhrzeit, Tagessumme und Statusampel. Die Projektnamen sind hier unkenntlich gemacht.
Warum überhaupt
Die Stream-Deck-Software von Elgato läuft nur unter Windows und macOS. Solange sie die Buttons bedient, ist das Deck ein Zubehörteil des PCs — geht der PC aus, ist die Zeiterfassung weg. IceDeck verlegt die Logik auf einen 15-Euro-Rechner, der durchläuft.
Als Zugabe kann IceDeck etwas, das die Elgato-Software nicht kann: die laufende Zeit direkt auf die Taste rendern.
Architektur
Das Deck bleibt bewusst dumm. Es meldet „Taste n gedrückt” und rendert den Zustand, den es zurückbekommt. Die gesamte Solidtime-Logik liegt in Node-RED.
flowchart LR
D["🎛️ Stream Deck<br/><small>15 Tasten</small>"]
P["🥧 Pi Zero 2 W<br/><small>streamdeck_bridge.py</small>"]
M["📨 MQTT-Broker<br/><small>Mosquitto</small>"]
N["🔀 Node-RED<br/><small>Toggle-Logik</small>"]
S["⏱️ Solidtime<br/><small>REST-API</small>"]
D -- "USB (OTG)" --> P
P -- "streamdeck/button/n" --> M
M --> N
N -- "HTTP" --> S
S -- "JSON" --> N
N -- "streamdeck/state<br/>(retained)" --> M
M --> P
P -- "Tastenbilder" --> D
Diese Aufteilung ist der Kern des Entwurfs und hat drei Konsequenzen:
| Eigenschaft | Warum das zählt |
|---|---|
| Kein API-Token auf dem Pi | Der Pi steht im IoT-Netz. Fällt er in falsche Hände, ist nichts zu holen. |
| Umbelegung ohne Anfassen des Pi | Ein anderes Projekt auf eine Taste zu legen, ist eine Flow-Änderung. |
| Zustand liegt, wo er hingehört | Node-RED kennt den laufenden Eintrag. Der Pi muss nichts wissen und nichts merken. |
Praktischer Nebeneffekt: In der hier beschriebenen Installation ist die Solidtime-Instanz aus dem IoT-Netz gar nicht erreichbar — der Pi kommt nur an den MQTT-Broker. Das stört nicht, weil er mit Solidtime ohnehin nie spricht.
Was auf den Tasten steht
Projekttasten zeigen die heutige Gesamtzeit auf diesem Projekt — nicht den gerade laufenden Abschnitt. Wer vormittags dreimal zwischen Projekten wechselt, will auf der Taste sehen, was insgesamt zusammengekommen ist.
Eine Taste ist als Tagesanzeige konfiguriert und löst bewusst nichts aus. Sie zeigt die Summe über alle Projekte — auch über Einträge, die gar kein Projekt haben.
Toggle-Logik
Das Stream Deck kennt von Haus aus keinen Toggle; das war reine Logik der Windows-Software. Hier entscheidet Node-RED anhand des laufenden Eintrags:
flowchart TD
A["Taste n gedrückt"] --> B{"Läuft ein<br/>Eintrag?"}
B -- nein --> E["POST: Timer starten"]
B -- ja --> C{"Gleiches<br/>Projekt?"}
C -- ja --> D["PUT: Timer stoppen"]
C -- nein --> F["PUT: stoppen"] --> G["POST: neu starten"]
D --> H["Tagessummen holen"]
E --> H
G --> H
H --> I["Zustand an das Deck"]
Zusätzlich fragt ein Timer alle 60 Sekunden den echten Zustand ab. Dadurch wirken auch Änderungen, die nicht vom Deck kommen: Korrekturen im Webinterface, ein an einem anderen Gerät gestarteter Timer, nachträglich zugewiesene Projekte.
Hardware
| Teil | Anmerkung |
|---|---|
| Stream Deck | Elgato 15 Tasten (0fd9:006d) oder MiraBox Visual Stream Deck Black, Verpackung HSV 239S, meldet sich als Stream Dock 293S (5548:6670) |
| Raspberry Pi Zero 2 W | 2,4 GHz WLAN, ARM64-fähig |
| Micro-USB-OTG-Adapter | für den Port USB |
| Netzteil 5 V / mindestens 2,5 A | nicht der USB-Port eines Rechners, siehe unten |
| microSD-Karte | 8 GB genügen |
Die häufigste Fehlerquelle ist der Strom. Der Pi Zero 2 W hat genau einen datenfähigen USB-Port. Der zweite Micro-USB-Anschluss (
PWR IN) führt nur Strom. Deck und Pi zusammen ziehen rund 1 A, und dieser Strom fließt durch die Platine des Zero. Ein USB-Port am Rechner liefert 0,5 bis 0,9 A — zu wenig. Das Ergebnis ist eine Bootschleife mit gleichmäßig blinkender grüner LED.
Ein ESP32 kommt übrigens nicht in Frage: ESP32, C3 und C6 haben überhaupt keinen USB-Host, und für den S3 gibt es keine brauchbare HID-Host-Bibliothek für herstellerspezifische Geräte wie das Stream Deck.
Auch ein MiraBox Stream Dock 293S funktioniert — mit derselben Bridge und demselben Flow, weil es ebenfalls 15 Tasten in 5×3 hat. Auf USB-Ebene ist es allerdings kein bisschen Elgato-kompatibel, egal was die Verpackung sagt. Was dafür nötig ist, steht in Kapitel 9.
Ohne Heim-WLAN geht es auch. Findet der Pi sein gewohntes Netz nicht, hängt er sich an einen Handy-Hotspot und holt sich den MQTT-Broker über einen engen WireGuard-Split-Tunnel nach Hause. Damit lassen sich Zeiten auch im Büro buchen — Kapitel 10.
Schritt-für-Schritt-Anleitung
Die vollständige Anleitung erklärt jeden einzelnen Befehl:
| Kapitel | Inhalt |
|---|---|
| 1 — Hardware und Stromversorgung | Was zusammengesteckt wird und warum es sonst nicht läuft |
| 2 — SD-Karte sichern und beschreiben | Backup einer vorhandenen Karte, Image aufspielen |
| 3 — Raspberry Pi einrichten | Erster Start, WLAN, SSH, Grundkonfiguration |
| 4 — Die Bridge installieren | Python-Dienst, udev, systemd |
| 5 — Node-RED einrichten | Flow importieren, Token sicher hinterlegen |
| 6 — Die Solidtime-API | Vier Fallen, die Zeit kosten |
| 7 — Fehlersuche | Symptome, Ursachen, Kommandos |
| 8 — Was schiefging | Die Fehler dieses Projekts, ehrlich aufgeschrieben |
| 9 — MiraBox statt Elgato | Anderes Gerät, andere Bibliothek, ein Seitenstreifen dazu |
| 10 — Unterwegs: Hotspot und VPN | Zeiten auch im Büro buchen, ohne das Heim-WLAN |
Dateien
| Datei | Zweck |
|---|---|
src/streamdeck_bridge.py | Tastendrücke → MQTT, Zustand → Tastenbild |
src/config.example.json | MQTT-Zugang und Tastenbelegung |
src/install.sh | venv, Pakete, udev, systemd in einem Durchgang |
src/icedeck.service | systemd-Unit mit Restart=always |
src/99-streamdeck.rules | udev-Regel für Elgato, damit kein root nötig ist |
src/99-mirabox.rules | udev-Regel für MiraBox Stream Dock |
src/nodered-flow.json | Toggle-Logik zum Importieren |
src/wg0.example.conf | WireGuard-Split-Tunnel ins Heimnetz |
src/90-icedeck-vpn | Dispatcher: Tunnel nur außerhalb des Heim-WLANs |
tools/solidtime-audit.py | findet Einträge ohne Projekt |
tools/sd-backup.sh | dateisystembewusstes Karten-Backup |
Platzhalter
In diesem Repository sind alle Kennungen und Zugangsdaten durch Platzhalter ersetzt. Vor dem Einsatz zu füllen:
| Platzhalter | Bedeutung |
|---|---|
solidtime.example.lan:8000 | Adresse der Solidtime-Instanz |
mqtt.example.lan | Adresse des MQTT-Brokers |
00000000-…-00000000ORG1 | Organisations-ID |
00000000-…-0000000MEMB1 | eigene member_id in dieser Organisation |
00000000-…-0000000USER1 | eigene user_id |
00000000-…-00000000PRJ0 … | Projekt-IDs je Taste |
MEIN_HEIM_WLAN | SSID des Heim-WLANs im Dispatcher-Skript |
MEIN_DYNDNS_NAME | DynDNS-Name des heimischen Anschlusses |
HEIMNETZ/24 | Netz hinter dem VPN-Server, z. B. 192.168.178.0/24 |
Projekt A … Projekt J | Beschriftungen und Beschreibungstexte |
Wie man die echten IDs ermittelt, steht in Kapitel 6.
Stand
Vollständig in Betrieb und gegen eine laufende Solidtime-Instanz verifiziert: Tastendruck, Start, Stopp, Projektwechsel, Tagessummen, Rendern auf dem Deck, Neustartfestigkeit. Was noch fehlt, steht in Kapitel 8.
